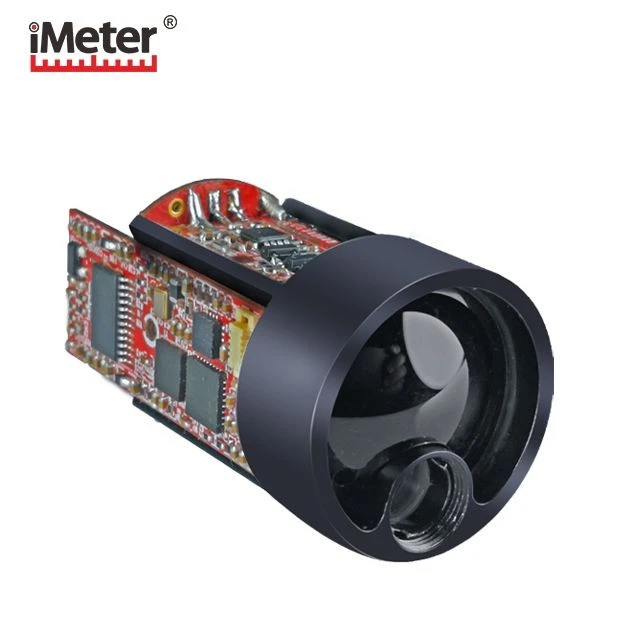

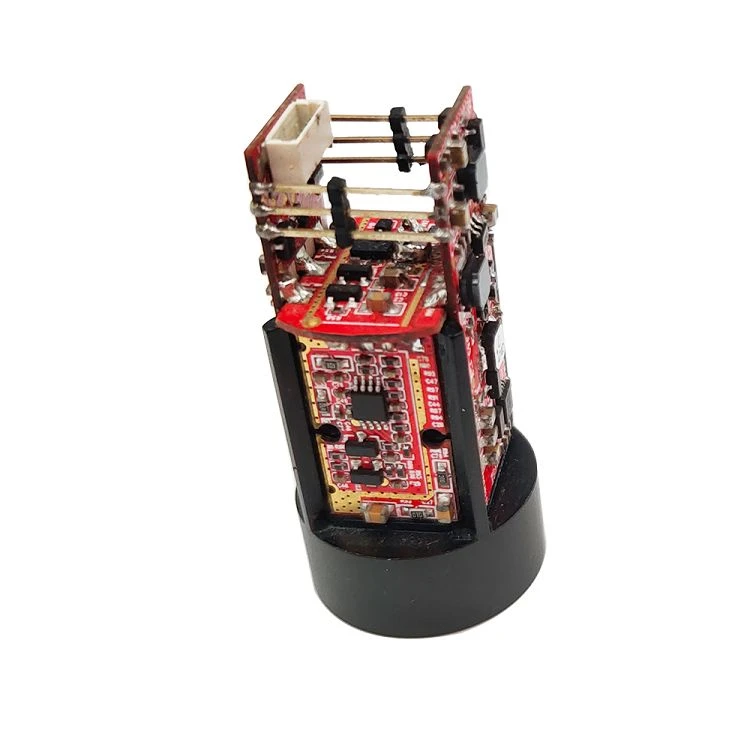

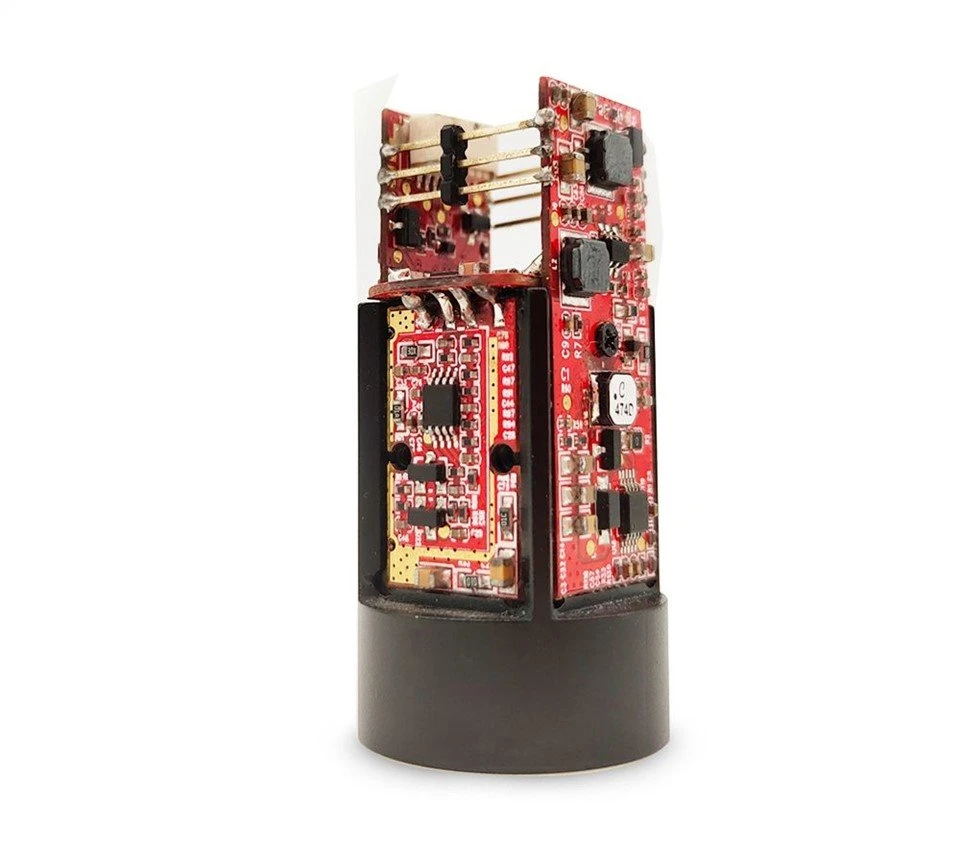

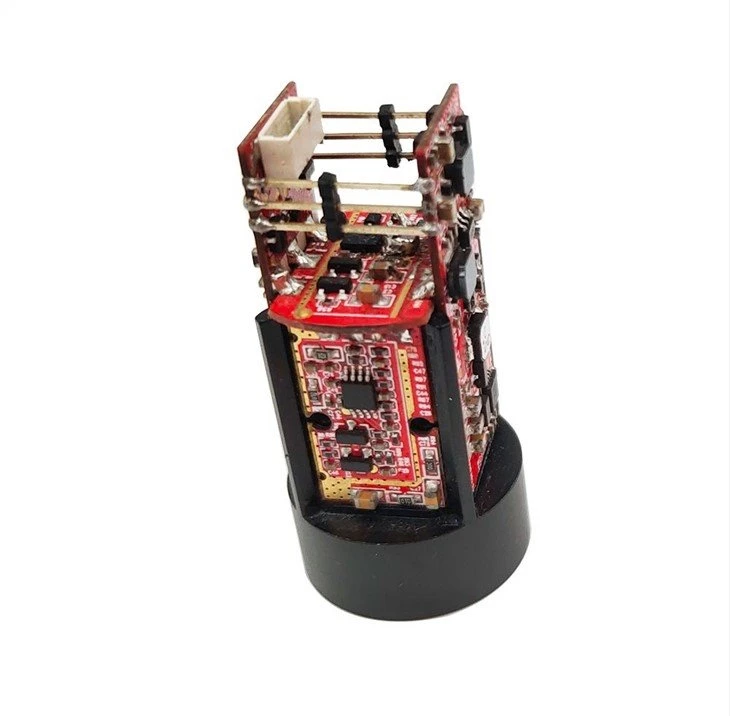

Oem-modul för liten laseravståndsmätare
Produktens räckviddsförmåga definierad under följande förhållanden:
1) Mätmålet är med måttlig reaktivitet som att bygga väggar.
2) Det uppmätta objektet är vertikalt med laseremissionsriktning.
3) Väderförhållandena är soliga men inte direkt solljus.
Noterat: För att få en bättre mätning föreslås det att produkten monteras på ett stativ när du riktar in dig på fjärrobjekten, så att maskinens skakningar minskar vid mätning.
Tekniska indikatorer | Prestandaparameter | Prestandaparameter |
Tekniska indikatorer för D-funktionen | Tekniska indikatorer för H/AH/V-funktion | |
Fältet Program | Drönare/ Säkerhet/ Sopmaskin/ Trafikidentifiering | Enkelcylindrig/ dubbelcylinder |
Utsläppsöppning | 6mm | 6mm |
Ta emot bländare | 17mm(75%) | 17mm(75%) |
Räckvidd (byggnader) | 0.15m ~ 10/20/30/100/200m | 5m ~ 600/1200/1500/3000m |
Räckviddsnoggrannhet (byggnad) | ±3cm | <400m ±1m;="">400m ±0.4% |
Räckvidd | 10 KHz/50 KHz/100 KHz | < 600m="" 10hz,="">600m 2HZ |
Visningstyp | - | OLED/LCD |
Lasertyp | 905nm | 905nm |
Matningsspänningen | 3.3 ~5V | 3.3 ~5V |
Kommunikationsgränssnitt | Standard som TTL (annan specialtillverkad) | Standard som TTL (annan specialtillverkad) |
vikt | omkring20±1 | ca20±10 |
vattentät nivå | IP67 | IP67 |
Slagmotstånd | 800G/ms (10 gånger/s) | 800G/ms (10 gånger/s) |

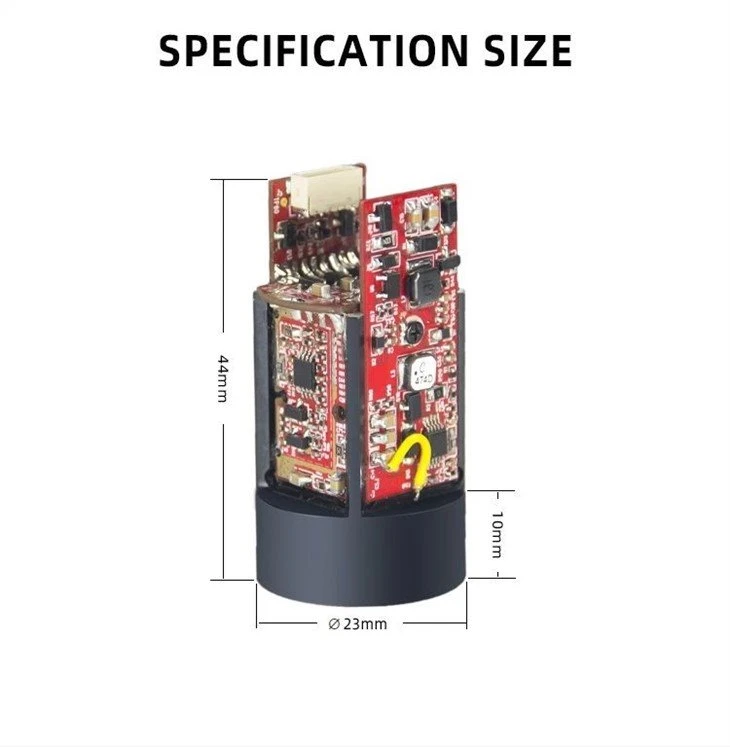

storlek | ¢23 x44mm | ¢23 x44mm |
Drifttemperatur | -20°C~50°C | -20°C~50°C |
Baud-kurs | 9600/ 115200/ 230400 (tillval) | 9600/115200bps |
Strömavfall | 0,8 w (standby), 1W (mätning) | 0,8w (standby), 1W (mätning) |

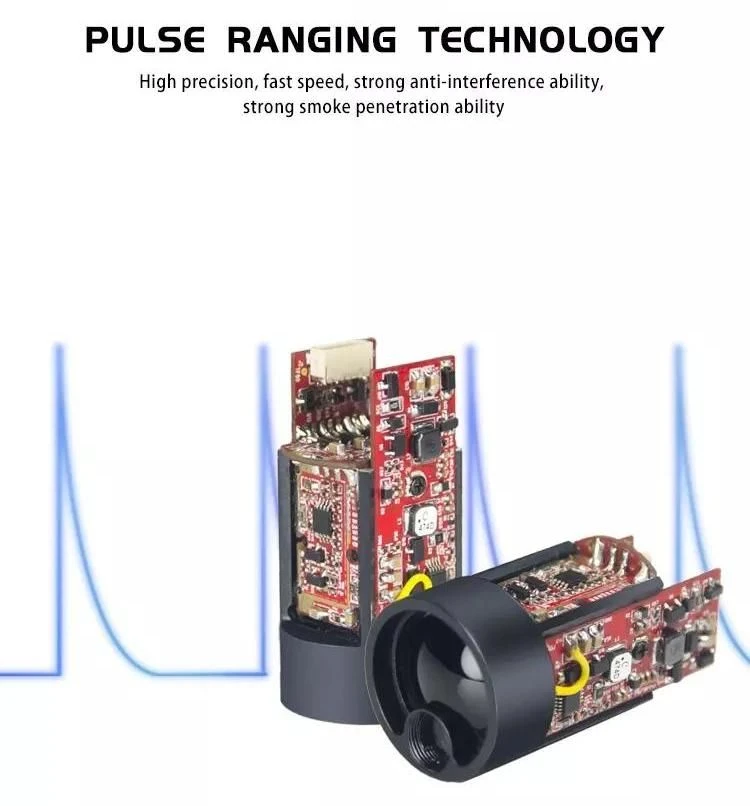

Spännmodulen kan snabbt och exakt tillhandahålla avståndsmätning för huvudstyrningssystemet;

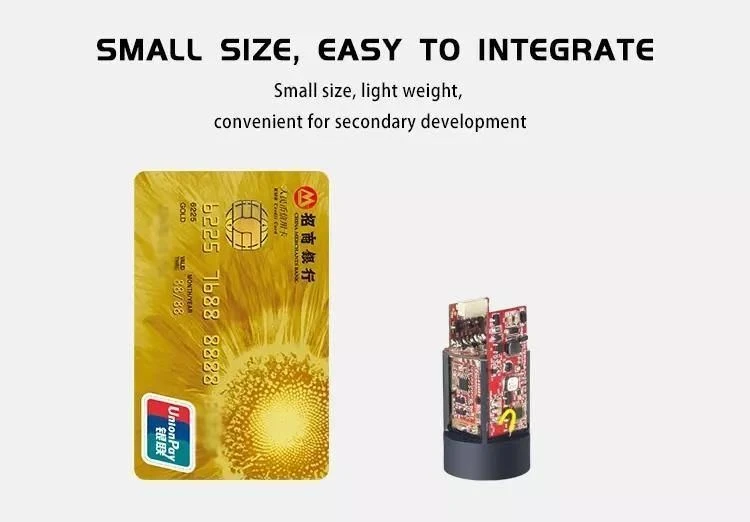

Denna modul använder 905nm halvledarlaser, den intervalliska upplösningen är 0,1 m. Räckviddsnoggrannheten är 1m, och den längsta mätområdet är 2 km; med TTL-gränssnitt (kan kommunicera direkt med MCU), kan också kommunicera med RS232 seriell port via adapter (kräver dataöverföringskabel); också tillhandahålla övre dator test programvara, instruktionsuppsättning kommunikationsprotokoll, bekvämt för kundens sekundära utveckling, bygga sitt eget sortiment mätsystem; det är en hög integration, låg energiförbrukning, lätt viktområdessensor.

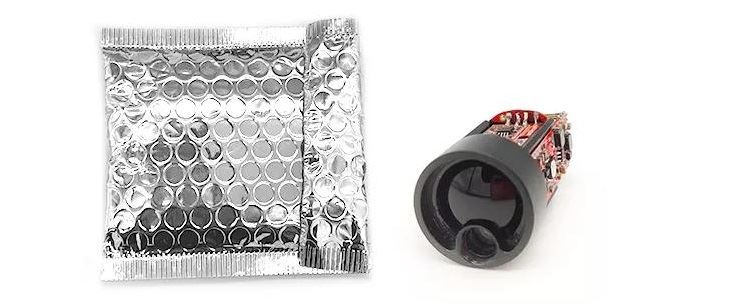

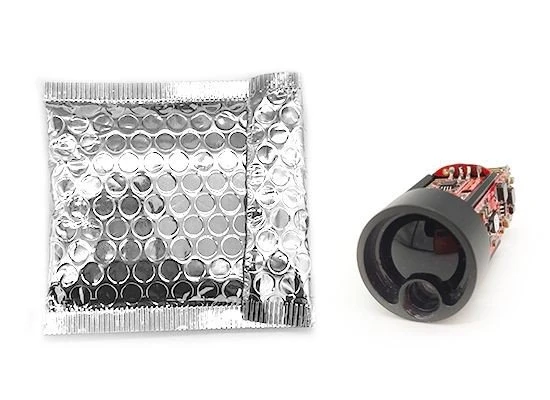

Om förpackning:
* Antistatisk plastpåse*1
* Stöd för anpassade förpackningar
* Om du behöver skicka i bulk tillhandahåller vi stötsäkra miljövänliga wellpapplådor.
Mätöverväganden
Faktorer som påverkar räckviddens förmåga
1) Målreflektivitet: Generellt sett, ju högre målreflektivitet objektet är, desto bättre är den varierande förmågan. För måttligt målreflektivitetsobjekt är till exempel mätområdet 600M och det kan upp till 800 M för hög målreflektivitetsobjekt, men kan bara vara 300M för låg målreflektivitet ett. Andra objekts varierande förmåga kan få samma slutsats. ( Det kan vara att misslyckas med att mäta målet som knappast kan skapa diffus reflektion, såsom vattenytan.)
2) Målform: När ett mål är för litet eller ojämnt kommer räckvidden och räckviddens motsvarande hastighet att minska.
3) Mätvinkel: Den varierande förmågan skulle vara bättre om det uppmätta objektet är vertikalt med laseremissionens riktning, ju högre hastighet som varierar reaktionen, Tvärtom kommer den varierande förmågan och responshastigheten att minskas; Det är möjligt att mätområdet inte kan uppfylla den räckviddsförmåga som anges i handboken under vissa extrema förhållanden.
4) Miljöfaktor: miljöfaktorer inklusive solintensitet, koncentrationen av vattenånga i luften och suspenderade partiklar, avvikelse från solljusets vinkel etc.)
